Вентиляторы дутьевые ВД

  • Вентиляторы дутьевые ВД
  • Вентиляторы дутьевые ВД
предзаказ
Уточняйте срок поставки
скидка 20%
Цена 22 653
от 18 122
Цена указана с НДС (20%)
Made in Russia
Гарантия от производителя – 2 года
Доставка по всей России

Производство и продажа котельных вентиляторов ВД для стабильной подачи приточного воздуха к камерам топочных котлов. Вентилятор ВД изготавливается из черной или нержавеющей стали, максимальная температура перемещаемого воздуха до +80°С. Дымосос ВД доступен по предварительному заказу на складе в Москве, доставка по всей России, гарантия 2 года.

Типоразмерный ряд
  • Технические характеристики
  • Габаритные размеры
  • Оплата и доставка
  • Описание

Вентилятор дутьевой ВД - Технические характеристики

Вентилятор Испол-
нение
Характеристики электродвигателя Характеристики ТДМ
Скорость
вращения,
об/мин.
Мощность,
кВт
Тип электро-
двигател
Производи-
тельность
Qmin,тыс.м3
Производи-
тельность
Qmax,тыс.м3
Полное
давление
Pv min, Па
Полное
давление
Pv MAX, Па
Масса
вентилятора,
кг
Вентилятор ВД-2,5 1 3000 4 100S2 2,5 3,3 2000 2090 45
3000 5,5 100L2 2,5 3,3 2000 2090 50
Вентилятор ВД-2,7 1 3000 1,5 80А2 0,6 0,98 1450 1500 42
Вентилятор ВД-3,5 1 3 000 5,5 100L2 0,6 3,6 2100 2800 75
3 3 000 5,5 100L2 0,6 3,6 2100 2800 90
Вентилятор ВД-13,5 3 750 90 280М6 23 67 2520 2880 2180
1000 250 355МВ6 27 95 4460 5050 3360
Вентилятор ВД-15,5 3 750 160 355М8 40 95 3210 3550 3280
1 000 355 355МLC6 51 1278 5700 6300 3650
Вентилятор ВД-18 3 750 400 - 63 137 4250 4800 -
1 000 800 - 75 205 7600 8400 -
Вентилятор ВД-20 3 750 800 - 143 332 8800 10000 -

Габаритные размеры вентиляторов ВД
Конструктивное исполнение 1.

дымососы вд

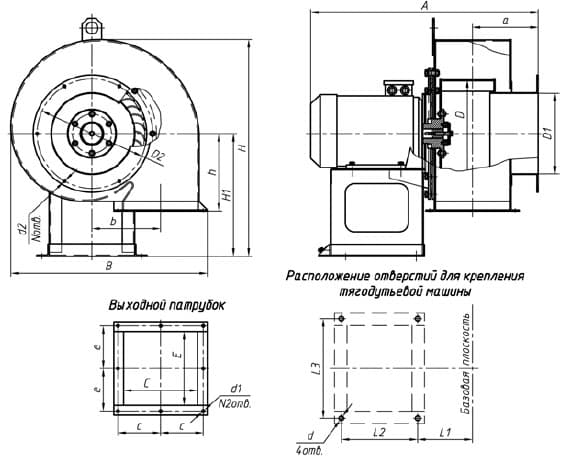

Таб. 1. Габаритные и присоединительные размеры вентилятоов ВД, исполнение 1

№ вентилятора Размеры, мм
A D D1 F1 F2 H Lmax Ln L h
ВД-2,5 163 252 280 179 179 320 600 - - 320
ВД-2,7 176 206 280 160 194 315 530 - - 315
ВД-3,5 228 280 350 250 253 272 700 - 185 272

дымососы vd

Таб. 1.2 Положение корпуса вентилятора ВД, исполнение по схеме 1

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВД-3,5 593 321 674 281 772 301 602 261 674 281 593 272
Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВД-3,5 602 261 771 470 593 272 665 393 674 373 593 321

Габаритные размеры вентиляторов ВД
Конструктивное исполнение.

вентиляторы дымососы вд

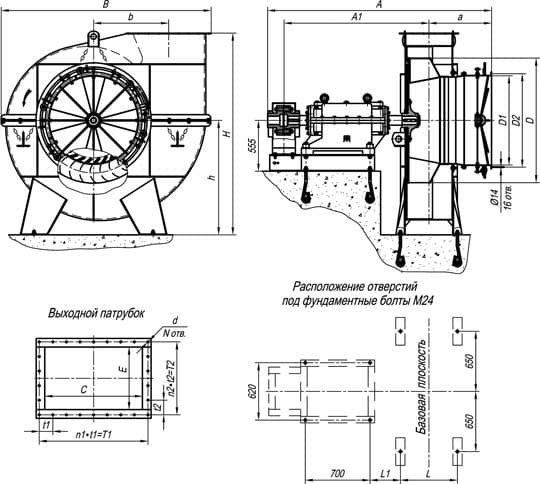

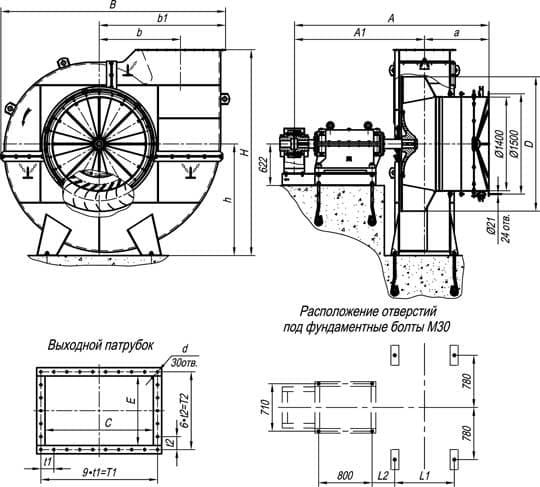

Таб. 2. Габаритные и присоединительные размеры вентиляторов ВД, исполнение 3

№ вентилятора Размеры, мм
A D D1 F1 F2 H Lmax Ln L h
ВД-3,5 228 280 350 250 253 260 1045 - 185 272
ВД-13,5 820 975 1020 790 506 1250 2830 300 374 953
ВД-15,5 975 1100 1175 750 560 555 3295 330 385 928
ВД-18 1235 1245 1325 950 707 622 3650 330 508 1230
ВД-20 1365 1650 1720 1050 780 622 3722 430 548 1340

вентиляторы vd

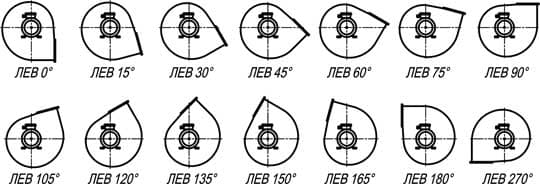

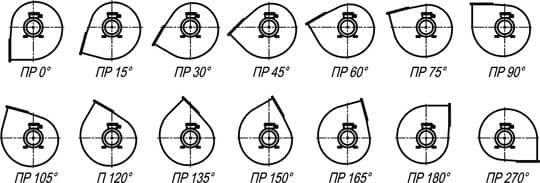

Таб. 2.2 Положение корпуса вентилятора ВД, исполнение по схеме 3

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВД-3,5 593 321 674 281 772 301 602 261 674 281 593 272
ВД-13,5 - - - - - - - - 2245 960 2205 953
ВД-15,5 - - - - - - - - 2536 1116 2328 928
ВД-18 - - - - - - - - 3280 1390 2767 1230
ВД-20 - - - - - - - - 3711 1685 3050 1340
Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВД-3,5 602 261 771 470 593 272 665 393 674 373 593 321
ВД-13,5 - - - - - - - - - - - -
ВД-15,5 - - - - - - - - - - - -
ВД-18 - - - - - - - - - - - -
ВД-20 - - - - - - - - - - - -

Способы оплаты:

  • Безналичным расчетом для юридических лиц с НДС.

Доставка по Москве и Московской области:

  • Транспортной компанией Деловые линии или ПЭК, другие по договоренности. Доставка до терминала ТК – БЕСПЛАТНО. (3 раза в неделю).
  • Нашим автотранспортом в предельно короткие сроки. Стоимость доставки рассчитывается исходя из объема и веса груза.
  • Товары «в наличии» можно забрать со склада в день зачисления денежных средств на наш расчетный счет.
  • Доставка осуществляется в течение 1-2 рабочих дней с момента готовности Вашего заказа.

Доставка по России:

  • Транспортной компанией (ТК) Деловые линии или ПЭК, другие по договоренности. Доставка до терминала ТК – БЕСПЛАТНО. (3 раза в неделю).
  • Стоимость доставки ТК зависят от региона. Наши менеджеры рассчитают все варианты и предложат самый удобный и выгодный для Вас способ доставки.
  • Нашим автотранспортом в предельно короткие сроки. Стоимость доставки рассчитывается исходя из объема и веса груза.

Гарантии

  • Наша компания реализует исключительно новый товар, на который распространяется заводская гарантия от 12 месяцев до 36 месяцев.

Вентилятор ВД цена от производителя

Вентиляторы дутьевые ВД с односторонним всасыванием предназначены для подачи приточного воздуха в топки котельных агрегатов с уравновешенной тягой. Могут устанавливаться совместно с котлами производительностью 25 тонн пара в час и больше, в водогрейных котлах на газе и мазуте с тепловой производительностью 0,5…16 Гкал, а также в прочих промышленных и тепловых установках, где требуется стабильная подача приточного воздуха в больших объемах. Вентиляторы-дымососы ВД могут так же работать и с целью удаления дымовых газов от топок котлов, если температура перемещаемой среды не превышает +250°С.

Устройство и конструктивные особенности

Центробежные вентиляторы типа ВД имеют моноблочное конструктивное исполнение и поставляются покупателю в готовом виде с электродвигателем. Основными элементами центробежного вентилятора-дымососа ВД являются спирально-поворотный кожух типа «Улитка», крыльчатка и электродвигатель, размещенный на раме за кожухом.

Спиральный кожух изготавливается из черной углеродистой стали по умолчанию или коррозионностойкой нержавеющей стали (по предварительной заявке) и имеет два фланцевых патрубка для подключения к оборудованию (напрямую или с помощью гибких вставок). При монтаже вентилятора дутьевого ВД к воздуховодам, «Улитка» может быть повернута удобным для монтажа углом (в плоскости вращения крыльчатки), кратным 15°.

Рабочее колесо вентилятора ВД имеет 32 лопатки, загнутые вперед по ходу вращения. Нагнетание воздуха производится вдоль оси крыльчатки, а выброс – по касательной в плоскости ее вращения.

Вентилятор ВД для защиты от коррозии и атмосферных осадков покрыт износостойким лакокрасочным материалом.

Условия эксплуатации

Вентиляторы дутьевые ВД предназначены для работы в закрытых отапливаемых и неотапливаемых помещениях, на открытом воздухе по категории размещения 3 и 2. Электродвигатель и подшипниковый узел должны быть защищены от атмосферных осадков и прямых солнечных лучей.

Рекомендуемый температурный режим работы в окружающей среде для дымососов ВД составляет от -30° до +40°С. При температуре ниже -30°С эксплуатировать вентилятор не рекомендуется.
