Вентиляторы радиальные ВР 5-35

предзаказ
Уточняйте срок поставки
Цена от 39 849
Цена указана с НДС
Made in Russia
Гарантия от производителя – 2 года
Доставка по всей России
Производство вентиляторов радиальных ВР 5-35 одностороннего всасывания, среднего давления. Технические характеристики и габаритные размеры, доставляем по всей России, гарантия производителя 2 года, купить промышленный вентилятор радиальный ВР 5-35 среднего давления.
  • Технические характеристики
  • Габаритные размеры
  • Оплата и доставка
  • Описание

Технические характеристики вентиляторов ВР 5-35

№ вентилятора Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса не более, кг
Типоразмер Мощность, кВт * об/мин Производительность
103 х м3/час
Полное давление, Па Тип Кол-во
Вентилятор ВР 5-35 №3,55 АИР 71А2 0,75*3000 0,41-0,98 1900-1600 ДО38 4 70
АИР 71В2 1,1*3000 0,41-1,8 1900-1250 ДО38 4 71
Вентилятор  ВР 5-35 №4 АИР 80В2 2,2*3000 0,86-2,5 2780-1800 ДО42 5 106
Вентилятор  ВР 5-35 №8 АИР 132М4 11*1500 3,9-12,5 2000-3000 ДО42 5 496
Вентилятор  ВР 5-35 №8,5 АИР 132М4 11*1500 4,2-10,5 3300-2620 ДО42 5 500
Вентилятор  ВР 5-45 №4,25 АИР 100S2 4*3000 1,2-5,0 2750-1700 ДО39 4 163
Вентилятор  ВР 5-45 №8 АИР 132М4 11*1500 3,8-11,5 2600-2100 ДО42 5 538
Вентилятор  ВР 5-45 №8,5 АИР 160S2 15*1500 5,2-17,5 3250-2250 ДО42 5 629

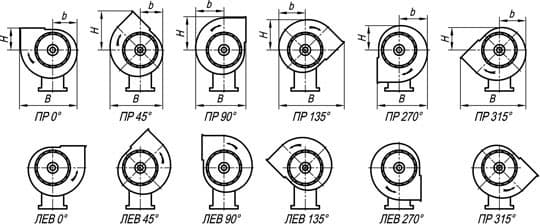

Габаритные размеры вентиляторов ВР 5-35



№ вентилятора Размеры, мм
Пр 135˚, Лев 135˚ Пр 270˚, Лев 270˚ Пр 315˚, Лев 315˚
B b H B b H B b H
ВР 5-35 №3,55 642 255 281 498 268 242 642 255 229
ВР 5-35 №4 707 281 310 550 295 268 708 283 282
ВР 5-35 №8 1602 648 739 1223 693 601 1602 644 556
ВР 5-35 №8,5 1602 648 739 1223 693 601 1602 644 556
ВР 5-45 №4,25 825 328 371 632 349 307 825 328 286
ВР 5-45 №8 1604 647 566 1237 687 606 1604 647 728
ВР 5-45 №8,5 1604 647 566 1237 687 606 1604 647 728



№ вентилятора Размеры, мм
Пр 0˚, Лев 0˚ Пр 45˚, Лев 45˚ Пр 90˚, Лев 90˚
B b H B b H B b H
ВР 5-35 №3,55 560 242 510 510 229 388 498 268 318
ВР 5-35 №4 638 268 564 564 253 428 590 295 295
ВР 5-35 №8 1421 601 1295 1295 556 955 1223 693 820
ВР 5-35 №8,5 1421 601 1295 1295 556 955 1223 693 820
ВР 5-45 №4,25 727 307 658 658 286 497 632 349 420
ВР 5-45 №8 1410 606 1294 1294 566 957 1237 687 768
ВР 5-45 №8,5 1410 606 1294 1294 566 957 1237 687 768

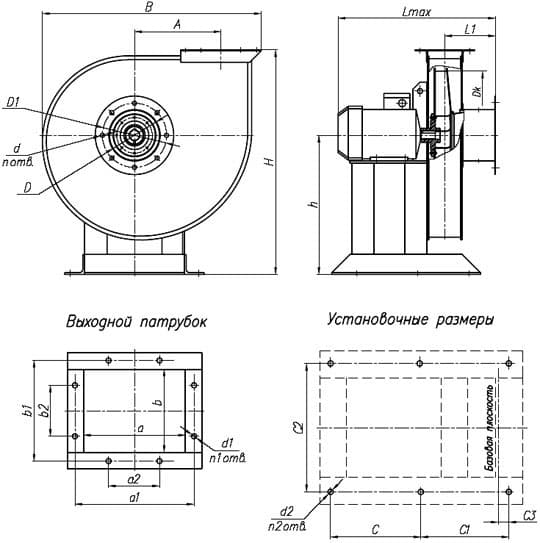

Габаритные и присоединительные размеры вентиляторов ВР 5-35, 5-45 исп.1





№ вентилятора H h L1 Lmax B A D1 D Dk a a1 a2
ВР 5-35 №3,55 565 335 125,5 425 560 207 182 140 375 158 200 112
ВР 5-35 №4 707 410 165 554 654 233,5 219 175 412 175 219 219
ВР 5-35 №8 1485 955 217 860 1425 575,5 405 349 813 399 448 375
ВР 5-35 №8,5 1485 955 217 860 1425 575,5 405 349 813 399 448 375
ВР 5-45 №4,25 758 475 181 650 727 274 265 221 450 220 255 110
ВР 5-45 №8,5 1465 915 277 1085 1410 530 497 444 865 446 497 375
№ вентилятора b b1 b2 d d1 d2 C C1 C2 C3 n n1 n2
ВР 5-35 №3,55 97 141 * 11,5 11,5 11,5 315 * 285 56,5 8 6 4
ВР 5-35 №4 138 179 * 11,5 11,5 11,5 476 * 280 176 8 8 4
ВР 5-35 №8 247 300 125 11,5 11,5 11,5 643 * 571 60 8 12 4
ВР 5-35 №8,5 247 300 125 11,5 11,5 11,5 643 * 571 60 8 12 4
ВР 5-45 №4,25 179 217 110 11,5 11,5 11,5 470 * 360 30 8 8 4
ВР 5-45 №8,5 351 405 250 11,5 11,5 18 447,5 447,5 610 230 12 14 6
