Вентилятор радиальный ВР 132-30 №10

предзаказ
Уточняйте срок поставки
Цена от 115 184
Цена указана с НДС
Made in Russia
Гарантия от производителя – 2 года
Доставка по всей России

Вентилятор ВР 132-30 №10 высокого давления, с односторонним всасыванием. Спирально-поворотный корпус улитки, жесткая рама, рабочее колесо в специальном корпусе. Возможна защита электродвигателя от осадков. Производительность до 27000 куб. м/ч. Доставляем по всей России, гарантия производителя 2 года.

  • Технические характеристики
  • Габаритные размеры
  • Оплата и доставка
  • Описание

Технические характеристики вентилятора ВР 132-30 №10

Вентилятор ВР 132-30 №10
схема исполнения
Мощность, кВт х об./мин
Параметры в рабочей зоне Масса не более, кг Виброизоляторы
Производительность 103 х м3/час Полное давление, Па Тип Кол-во
ВР 132-30-10 исп.1 (30 кВт х 1500 об./мин) 9,2-16,4 4900-4700 550 ДО44 4
ВР 132-30-10 исп.1 (37 кВт х 1500 об./мин) 9,2-22,0 4900-4000 620 ДО44 4
ВР 132-30-10 исп.5 (37 кВт х 1700 об./мин) 10,4-15,0 6200-6150 935 ДО44 6
ВР 132-30-10 исп.5 (45 кВт х 1700 об./мин) 10,4-20,0 6200-5800 975 ДО44 6
ВР 132-30-10 исп.5 (55 кВт х 1700 об./мин) 10,4-27,0 6200-4800 1040 ДО44 6

* Данные производительности указаны в м3/с

Габаритные размеры вентилятора ВР 132-30 №10

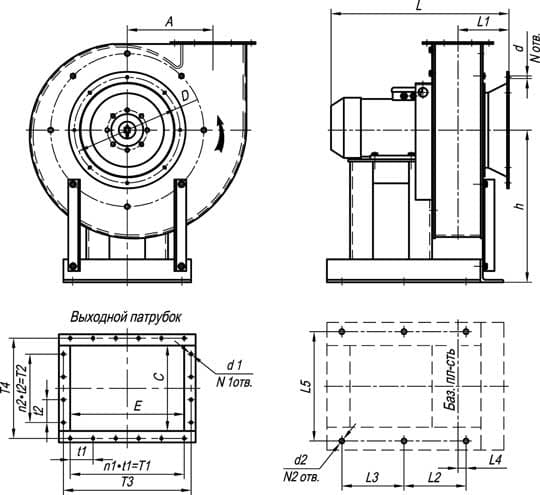

Габаритные размеры вентиляторов ВР 132-30, исп.1



№ вентилятора Размеры, мм
A E C D d d1 d2 Lmax L1 L2 L3 L4
Вентилятор ВР 132-30 №10 606 406 308 645 15 13 15 1090 228 300 490 7
№ вентилятора Размеры, мм N N1 N2 n1 n2
L5 h t1 t2 T1 T2 T3 T4
Вентилятор ВР 132-30 №10 874 950 150 150 450 150 450 352 12 12 6 3 1

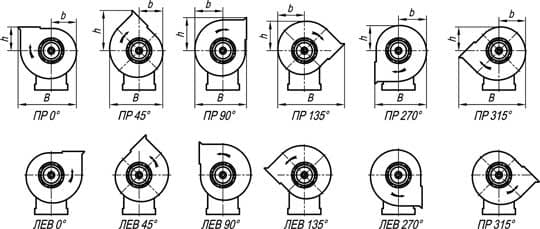

Положение корпуса вентилятора ВР 132-30, исп.1



Габаритные размеры вентиляторов ВР 132-30, исп.1

№ вентилятора Размеры, мм
Пр 135˚, Л 135˚ Пр 270˚, Л 270˚ Пр 315˚, Л 315˚
B b H B b H B b H
Вентилятор ВР 132-30 №10 1728 704 779 1342 742 667 1728 704 627
№ вентилятора Размеры, мм
Пр 0˚, Л 0˚ Пр 45˚, Л 45˚ Пр 90˚, Л 90˚
B b H B b H B b H
Вентилятор ВР 132-30 №10 1516 667 600 1407 627 1025 1342 742 849

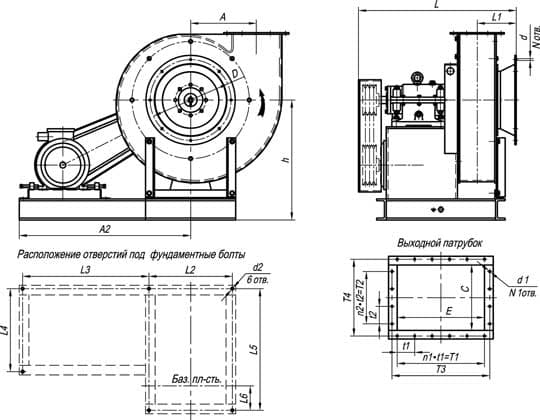

Габаритные размеры вентиляторов ВР 132-30, исп.5



№ вентилятора Размеры, мм
A А2 Е С D d d1 d2 L L1 L2 L3 L4
Вентилятор ВР 132-30 №10 606 1385 400 300 645 15 13 15 1235 228 690 1020 660
№ вентилятора Размеры, мм N N1 n1 n2
L5 L6 h t1 t2 T1 T2 T3 T4
Вентилятор ВР 132-30 №10 976 185 1045 150 150 450 150 450 352 12 12 3 1

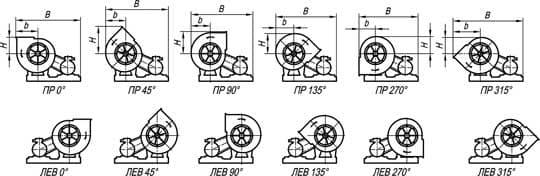

Положение корпуса вентилятора ВР 132-30, исп.5



Габаритные размеры вентиляторов ВР 132-30, исп.5

№ вентилятора Размеры, мм
Пр 135˚, Л 135˚ Пр 270˚, Л 270˚ Пр 315˚, Л 315˚
B b H B b H B b H
Вентилятор ВР 132-30 №10 2410 706 780 1985 600 668 2410 1025 631
№ вентилятора Размеры, мм
Пр 0˚, Л 0˚ Пр 45˚, Л 45˚ Пр 90˚, Л 90˚
B b H B b H B b H
Вентилятор ВР 132-30 №10 2235 849 600 2164 779 1025 2128 742 849

Способы оплаты:

  • Безналичным расчетом для юридических лиц с НДС.

Доставка по Москве и Московской области:

  • Транспортной компанией Деловые линии или ПЭК, другие по договоренности. Доставка до терминала ТК – БЕСПЛАТНО. (3 раза в неделю).
  • Нашим автотранспортом в предельно короткие сроки. Стоимость доставки рассчитывается исходя из объема и веса груза.
  • Товары «в наличии» можно забрать со склада в день зачисления денежных средств на наш расчетный счет.
  • Доставка осуществляется в течение 1-2 рабочих дней с момента готовности Вашего заказа.

Доставка по России:

  • Транспортной компанией (ТК) Деловые линии или ПЭК, другие по договоренности. Доставка до терминала ТК – БЕСПЛАТНО. (3 раза в неделю).
  • Стоимость доставки ТК зависят от региона. Наши менеджеры рассчитают все варианты и предложат самый удобный и выгодный для Вас способ доставки.
  • Нашим автотранспортом в предельно короткие сроки. Стоимость доставки рассчитывается исходя из объема и веса груза.

Гарантии

  • Наша компания реализует исключительно новый товар, на который распространяется заводская гарантия от 12 месяцев до 36 месяцев.



Вентилятор радиальный ВР 132-30 №10 высокого давления

• Вентилятор ВР 132-30 №10 высокого давления, одностороннего всасывания;
• Лопатки рабочего колеса загнуты назад, количество лопаток – 16 шт;
• Угол разворота улитки варьируется от 0° до 315°(с шагом 45 градусов);
• Вентилятор радиальный ВР 132-30 №10 может быть левого или правого вращения;
• Электродвигатель работает от сети 380 В, 3-х фазного тока;
• Температура рабочей среды ВР 132-30 №10 до +80°С;
• Жесткая рама уменьшает вибрацию и уровень шума при работе вентилятора.

Варианты изготовления вентиляторов ВР 132-30 №10

• из углеродистой стали (в т.ч. жаростойкие);
• из нержавеющей стали (Марка стали: AISI 409 или 12х18н10т);
• взрывозащищенные вентиляторы ВР 132-30 №10;
• с обычной или усиленной рамой.

Уважаемые, посетители! При возникновении вопросов связанных с характеристиками вентилятора, габаритными размерами, условиями эксплуатации, как купить вентилятор радиальный ВР 132-30 №10 высокого давления свяжитесь с нашими специалистами.
